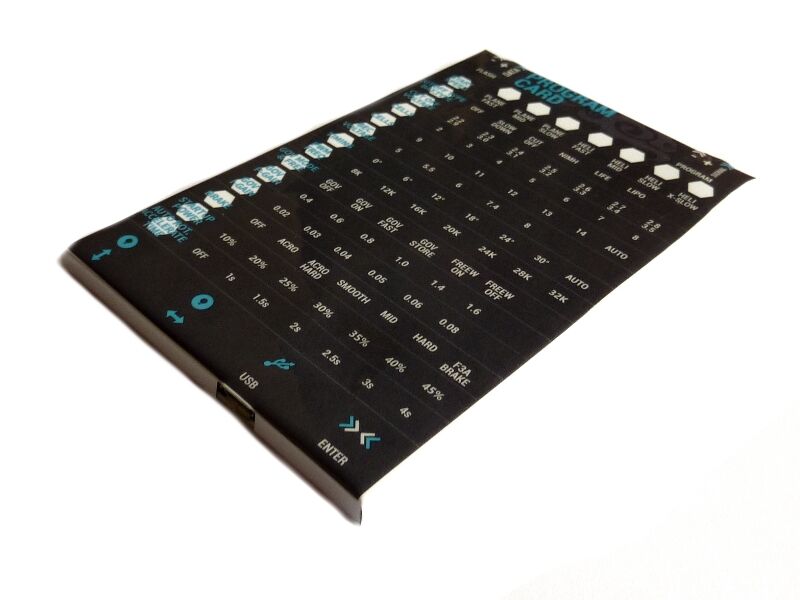

Programmierkarte für SWORD - Airplane Brushless Regler
Diese Programmierkarte ist
ausschließlich für den Gebrauch der SWORD Serie und deren Prozessoren bestimmt. Nur damit lassen sich die vielfältigen Programmiereinstellungen einfach und sicher einzustellen. Die Programmierkarte erkennt automatisch welchen Reglereinstellungen bereits voreingestellt sind liest diese aus und zeigt sie über die LEDs der Prog Card an.
Vorteile der Programmierkarte:
Mit der Programmierkarte können Sie verschiedene Einstellungen des Reglers anpassen. Eine Besonderheit besteht darin, die Abschaltspannung der Lithiumbatterietypen genau einzustellen. Sie können das Timing, verschiedene Bremsmodi und die Drehzahl des Reglers über die Auswahltasten einstellen. Aktuelle Einstellungen können mit der LED-Anzeige vom ESC zurückgelesen werden. Sie können den PC auch mit dem USB-Anschluss verbinden, um die ESC-Firmware zu aktualisieren und die Feineinstellungen vorzunehmen.
Anweisung:
Mit Batterie verbinden, nach 3S piept der Motor und ein Licht in der ersten Reihe leuchtet. Dies bedeutet, dass ESC und Programmierkarte erfolgreich verbunden sind. Wenn die Lichter in der ersten Reihe alle ausgeschaltet sind, bedeutet dies, dass die Verbindung nicht erfolgreich hergestellt wurde. Sie benötigen erneut Strom. Nach erfolgreicher Verbindung können Sie die Parameter von ESC über die Programmierkarte, die Auf- und Ab-Taste für die Funktionsauswahl, die linke und rechte Taste für die Details einstellen. Die Bestätigungstaste dient zum Bestätigen und Speichern der Daten in ESC.
Features:
Anschluss Schema befindet sich auf der Rückseite der Karte

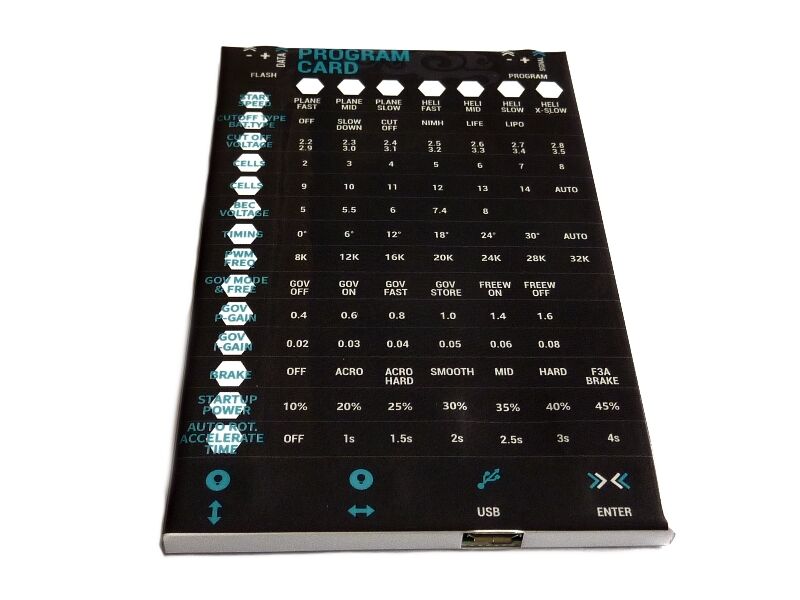

Anzeige der Parameter und Werte über LEDs
Download Bedienungsanleitung (ENG):
SWORD Programming card Manual.pdf
